諾必行是一個數碼影音品牌，旗下擁有藍牙耳機、藍牙音箱和有線耳機等音頻產品，以獨特的外觀設計和優惠的價格暢銷互聯網。隨著開放式耳機的火熱，諾必行近期也推出了一款采用耳夾式設計的真無線耳機——S03，佩戴時固定在耳廓上，無需入耳不挑耳型，能夠提供長久佩戴的舒適體驗。

功能配置方面，諾必行S03開放式真無線耳機搭載大振膜喇叭單元，支持藍牙5.3，獨立雙主機，單雙耳隨意切換；支持通話降噪，提供清晰通話；還支持極速秒連，觸摸控制，使用輕松便捷。充電盒搭載LED智能顯示屏，能夠實時反饋充電盒和耳機剩余電量信息。下面就讓我們來看看這款產品的詳細拆解報告吧~

一、諾必行S03開放式真無線耳機開箱

諾必行S03開放式真無線耳機包裝盒采用了藍灰色背景，正面展示有產品的外觀設計，“HIFI音質不入耳無痛佩戴”的產品特點，以及金色專利產品標志。

包裝盒背面展示有產品的參數信息，耳機電池容量：3.7V/35mAh，充電盒電池容量：3.7V/300mAh，雙耳通話：3.5-4.5小時，音樂播放：3.5-4.5小時，總續航：16小時。

包裝盒側邊設計有藍牙5.3標志，“S03真無線藍牙5.3，雙耳高清通話，根據人體工學原理貼合耳蝸，佩戴舒適，即使運動也不易掉落”的產品特點，以及出廠標簽。

包裝盒另外一側設計有佩戴效果示意圖。

包裝盒內部物品有耳機、充電線、合格證和產品說明書。

諾必行S03充電盒采用了類似于“膠囊”的外形設計，啞光質感，正面開蓋處設計有倒角，便于用戶開啟。

充電盒背面設置Type-C充電接口。

比特幣全網未確認交易數量為30511筆:金色財經報道，據BTC.com數據顯示，目前比特幣全網未確認交易數量為30511筆，全網算力為353.36 EH/s，24小時交易速率為3.60交易/s，目前全網難度為46.84 T，預測下次難度上調0.26%至46.96 T，距離調整還剩8天15小時。[2023/3/29 13:31:47]

充電盒頂部設置LED智能顯示屏，能夠顯示充電盒百分比電量信息，以及兩只耳機的檔位電量信息。

充電盒底部印有產品信息，品牌：諾必行，型號：S03，制造商：馨蘭仕電子有限公司，耳機電池：35mah，充電倉電池：300mah，輸入電壓：5V-300mA，以及專利號等。

打開充電盒蓋，內部座艙采用了淺藍色配色，耳機對稱式平放在座艙內。

取出耳機，座艙內部結構一覽，中間雕刻有L/R左右標識，便于用戶快速區分。

座艙內部為耳機充電的金屬頂針特寫。

諾必行S03開放式真無線耳機整體外觀一覽，耳機采用了耳夾式設計，白藍配色。

耳機一側外觀一覽，由中間彈性彎臂銜接兩側腔體，彎臂采用了橡膠材質，佩戴時與耳廓貼合舒適。內側發聲單元腔體曲線獨特，出音嘴猶如“茶壺嘴”設計，佩戴時對應耳道，但不堵塞耳道。

耳機另外一側外觀一覽。

監測：0xfc97開頭地址向幣安轉入456萬枚FTM:金色財經報道，據Lookonchain監測顯示，0xfc97開頭地址向幣安轉入456萬枚 FTM（價值約220萬美元），該地址仍持有456萬枚FTM。[2023/2/1 11:39:31]

為耳機充電的金屬觸點特寫。

外側腔體上的觸摸控制區域特寫，設計有指紋圖案指示。

麥克風拾音孔特寫，同時也是指示燈開孔。

內側腔體內置發聲單元，出音嘴通過防塵網防護，防止異物進入音腔。

音腔調音孔特寫，用于保障內部空氣流通，提升音頻性能。

隨機附贈的充電線，采用了USB-AtoType-C接口。

經我愛音頻網實測，諾必行S03開放式真無線耳機整機重量約為52.9g。

單只耳機重量約為6.1g。

我愛音頻網采用CHARGERLABPOWER-ZKM002C對諾必行S03開放式真無線耳機進行充電測試，輸入功率約為0.99W。

二、諾必行S03開放式真無線耳機拆解

通過開箱，我們詳細了解了諾必行S03開放式真無線耳機的外觀設計，下面進入拆解部分，看看內部結構及硬件配置信息~

充電盒拆解

可口可樂與騰訊音樂TMELAND合作推出元宇宙活動:金色財經報道，可口可樂宣布與騰訊音樂虛擬世界平臺TMELAND合作推出元宇宙活動“可口可樂粉絲節元宇宙寵粉街區”，用戶可以在其中創造屬于自己的可口可樂虛擬形象，用數字人實現“沉浸式”逛街、娛樂等活動。此前adidas Originals也與TMELAND合作舉辦元界音樂節，參與者在其中完成常規活動后可兌換Ozworld運動鞋。（pandaily）[2022/10/27 11:47:28]

撬開充電盒外殼取出座艙結構。

充電盒蓋內側結構一覽，鏤空數字顯示屏。

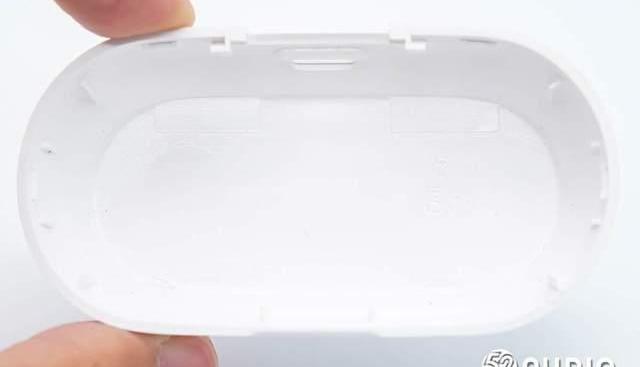

充電盒外殼內側結構一覽。

充電盒內部一側座艙背部結構一覽，通過螺絲固定有數顯屏的小板。

另外一側座艙背部固定主板和電池單元。

取掉座艙上的所有組件。

盒蓋內側座艙底部設置有一顆磁鐵，用于吸附機身內部座艙固定。

充電盒機身內部座艙結構一覽，設置有三顆磁鐵，用于吸附固定充電盒蓋和耳機。

數顯屏的LED燈小板電路一覽，由53顆LED燈珠組成，通過點亮不同的燈光組合，來反饋實時電量信息。

LED燈珠特寫，旁邊絲印有編號。

歐洲央行：數字歐元是比加密貨幣更有效的支付手段:金色財經消息，歐洲中央銀行的高級官員在一篇新文章中指出，無擔保的加密貨幣不是一種有效的支付方式，穩定幣很容易受到擠兌。高管們已經明確了該項目的主要目標，該項目應該為歐洲人在數字時代提供“輕松獲得中央銀行資金”的機會。

歐洲央行高級官員警告說，數字貨幣的趨勢會帶來風險，當支付變得越來越數字化時，保持獲得中央銀行資金對于金融穩定至關重要。根據歐洲中央銀行 ( ECB ) 行長克里斯蒂娜·拉加德和執行委員會成員法比奧·帕內塔的說法，數字歐元可以實現這一目標。（news.bitcoin）[2022/7/17 2:18:11]

小板背面設置有ZIF連接器，連接與主板連接的排線。

充電盒主板一側電路一覽。

充電盒主板另外一側電路一覽。

Type-C充電母座特寫。

為耳機充電的Pogopin連接器特寫。

INJOINIC英集芯IP6818多功能電源管理SoC，集成Qi無線充接收、5V升壓轉換器、鋰電池充電管理、電池電量指示等，集成度非常高，單顆芯片即可為TWS藍牙耳機充電倉提供完整的電源解決方案。

IP6818的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。IP6818內置MCU，可靈活定制4/3/2/1顆LED電量顯示；內置12bitADC，可準確計算電池電量。

據我愛音頻網拆解了解到，目前已有榮耀、realme、傳音、漫步者、中興、JLab、QCY、海貝、倍思、網易云音樂、酷狗、喜馬拉雅、Pioneer先鋒、魔聲、PIHEN品恒、公牛、傲基、MPOW、BoAt、諾基亞、聯想、山水、Ambie、諾必行、充客、Loca等大量品牌的TWS耳機充電盒采用英集芯的電源管理方案。

非洲移動銀行平臺Aella與Creditcoin Network合作整合其信貸歷史:6月29日消息，非洲移動銀行平臺Aella與Creditcoin Network達成合作，以將其所有交易集成到Creditcoin的公共區塊鏈中，從而整合透明的信貸歷史。

Creditcoin在一份公告中表示，Aella的所有信貸交易都將記錄在Creditcoin的區塊鏈上，便于審核，并可通過區塊瀏覽器查看。記錄的交易將包括貸款條款以及付款和還款。

Creditcoin稱，此次合作伴隨著Creditcoin 2.0版本的發布，該版本的升級將使該網絡更加穩定，更容易集成。（Cointelegraph）[2022/6/29 1:40:06]

INJOINIC英集芯IP6818詳細資料圖。

電源管理芯片外圍2.2μf功率電感。

絲印FH8208的二合一鋰電保護IC，內置功率MOSFET、高精度電壓檢測電路和延遲電路，具有電池應用所需的所有保護功能，包括過充電、過放電、過電流和負載短路保護等。

連接數顯屏小板排線的ZIF連接器特寫。

充電盒內置電池上未絲印參數信息，導線連接電池正負極鎳片，通過高溫絕緣膠帶包裹。

耳機拆解

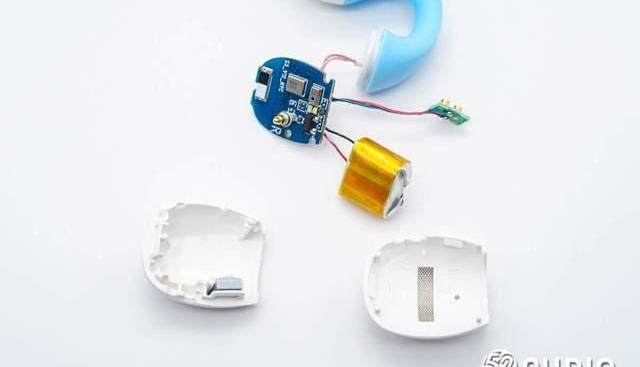

進入耳機拆解部分，首先拆開外側腔體，內部設置有主板、電池和充電小板。

外殼內側結構一覽，設置有條狀導電布，用于觸摸控制功能；右側圓形開孔，用于麥克風拾音和指示燈透光。

另外一側外殼內側結構一覽，固定有磁鐵用于與充電盒固定。

耳機主板一側電路一覽。

耳機主板另外一側電路一覽。

BLUETRUM中科藍訊AB5616E2藍牙音頻SoC，內置32位高性能RISC-V處理器，支持DSP指令，運行頻率最高125MHz。AB5616E2支持藍牙5.3，最大發射輸出功率+8dBm，接受靈敏度-93dBm；內置PMU，如充電器/降壓/LDO。

AB5616E2具有16位單聲道DAC和16位單通道DAC的音頻編解碼器，支持靈活的音頻均衡器調節；支持采樣率8、11.025、12、16、22.05、32、44.1和48KHz；支持單聲道麥克風放大器輸入；高性能單聲道音頻ADC，具有91分貝信噪比；高性能單聲道音頻DAC，具有97dB信噪比，帶耳機放大器輸出。

據我愛音頻網拆解了解到，目前已有魅族、倍思、FIIL、魔聲、喜馬拉雅、NOME、傳音、樂視、AMOi夏新、公牛、NOME諾米、喜馬拉雅、魔聲、科大訊飛、bilibiliGoods、聯想、飛利浦、綠聯、360、網易云、鐵三角、山水、凡蒂尼、夏新、天貓精靈、唱吧、Defunc、Coocaa酷開等品牌旗下產品采用了中科藍訊解決方案。

BLUETRUM中科藍訊AB5616E2詳細資料圖。

為藍牙音頻SoC提供時鐘的晶振，規格26.000MHz。

貼片藍牙天線特寫，用于無線信號收發。

連接導電布實現觸摸控制的Pogopin連接器。

鐳雕30171002的MEMS麥克風，用于語音通話功能拾音。

兩顆不同顏色的LED指示燈，用于反饋耳機工作狀態。

為耳機充電的小板一側電路一覽。

為耳機充電的小板另外一側電路一覽，與導線焊接。

充電小板上兩顆金屬銅柱連接器特寫。

耳機內置軟包鋰電池，通過高溫絕緣膠帶防護，未絲印產品信息。

軟包鋰電池背部鎳片與導線焊接。

打開耳機的發聲單元腔體。

揚聲器導線穿過彎臂連接到外側腔體內部主板。

腔體內部揚聲器單元結構一覽。

取出揚聲器。

揚聲器正面特寫，振膜通過金屬蓋板防護。

揚聲器背面特寫，中間設置調音孔，通過絲網防護，用于提升音頻效果。

揚聲器與一元硬幣大小對比。

經我愛音頻網實測，揚聲器尺寸約為10mm。

諾必行S03開放式真無線耳機拆解全家福。

三、我愛音頻網總結

諾必行S03開放式真無線耳機在外觀方面，充電盒采用了類似“膠囊”的外形，體積輕巧，外出便攜；還搭載有數顯屏，能夠直觀獲悉剩余電量信息。專利耳機外觀設計非常的獨特，耳夾式結構由彈性彎臂銜接兩側腔體，并采用了硅膠材質，佩戴與耳廓舒適貼合；出音嘴猶如“茶壺嘴”設計，佩戴時更靠近耳道，但不堵塞耳道，從而保障舒適佩戴的同時盡可能降低音頻傳輸損耗。

主要電路方面，充電盒內部包括數顯屏小板、主板和電池單元。數顯屏小板上搭載53顆LED燈珠，通過不同的燈光組合，來反饋實時電量信息。主板上，采用了INJOINIC英集芯IP6818多功能電源管理SoC，集成Qi無線充接收、5V升壓轉換器、鋰電池充電管理、電池電量指示等功能，單芯片為充電盒提供完整的電源解決方案；還采用了絲印FH8208的二合一鋰電保護IC，負責電池的充放電保護。

耳機內部，內側發聲單元腔體設置10mm動圈喇叭，通過導線穿過彎臂連接到外側腔體內主板。主板上，采用了BLUETRUM中科藍訊AB5616E2藍牙音頻SoC，內置帶DSP指令的32位高性能RISC-V處理器，支持藍牙5.3，支持單聲道麥克風放大器輸入，集成PMU；配備單顆MEMS麥克風，用于語音通話功能拾音。
