MTK:拆解報告:小度在家 智能屏 Air 帶屏智能音箱_DDR幣

Author:

Time:1900/1/1 0:00:00

百度近年來深耕智能音頻市場,從初期的DuerOS智能語音交互系統,到與眾多合作品牌推出內置DuerOS的智能語音產品,再到目前已推出多款小度在家自有品牌的智能語音產品,在智能音箱市場已經分得了一杯羹。

經過我愛音頻網長期對百度智能音箱產品的追蹤研究,我們已經拆解分析了百度之前發售的7款智能語音音箱產品,以及小度在家智能屏X8帶屏智能音箱,共8款智能音箱產品。

此次我愛音頻網為大家拆解的是最新發布的小度在家智能屏Air,它的屏幕尺寸為5.45英寸,跟一部手機的屏幕尺寸相近,機身相對其他帶屏音箱較小巧。小度在家智能屏Air支持視頻通話、撥打固話,前置攝像頭還能進行移動偵測抓拍;音箱內置語音助手,可以一句話播放多媒體平臺的音視頻資源。

此外,小度在家智能屏Air支持WiFi直連,內置藍牙Mesh網關,可接入小度星球智能家居生態。下面就一起看看小度在家智能屏Air的詳細拆解吧~

一、小度在家智能屏Air開箱

包裝盒與此前相比又換了一個風格。正面是產品的渲染圖,頂部寫有產品名稱“小度在家智能屏Air”,產品特色功能:能陪娃、能學習、能看片。

背面是一些產品基本信息和條碼。

包裝盒頂部是小度語音助手的功能介紹,包括:視頻點播、音樂、視頻通話、智能家居、兒童教育、播放百度網盤資源、看護助手、手勢控制等。

包裝盒內物品,小度在家智能屏Air帶屏智能音箱一臺,電源適配器和產品使用手冊。

電源適配器與線纜為一體設計。

電源適配器型號:AY12HA-AF1201002-CH,輸入100-240V~50/60Hz0.5A,輸出:12V1A。制造商,東莞市奧源電子科技有限公司;北京百度網訊科技有限公司監制。

Paxful聯創:比特幣P2P市場未來取決于變得無需許可且勢不可擋:金色財經報道,Paxful的聯合創始人Ray Youssef表示,點對點比特幣 (P2P) 市場仍然是允許用戶跨境轉移資金的重要組成部分,但它們的未來取決于變得無需許可且勢不可擋。

Youssef與Nicolas Gregory和Antoine Riard一起推動CivKit的開發,這是一個P2P市場,它將利用Nostr和閃電網絡的技術來為去中心化平臺提供支持,從而允許同行之間進行審查和無需許可的交易。Youssef討論了正在開發的該項目,該項目的目標是在2023年底發布alpha版本。[2023/8/25 10:02:53]

電源適配器采用DC圓口輸出。

小度在家智能屏Air正面,頂部是屏幕區域,下面是揚聲器的出音孔,外觀比較簡單直接。

背面是白色的一體機身,上面有散熱開孔。

音箱底部有三條防滑膠條,沿曲線分布,標簽上的信息有:小度在家智能屏Air,型號XDH-17-A1;輸入12V1A;制造商,百度在線網絡技術有限公司。

音箱正面出音孔上方,不太顯眼的小度在家品牌Logo。

音箱背部的散熱孔特寫。

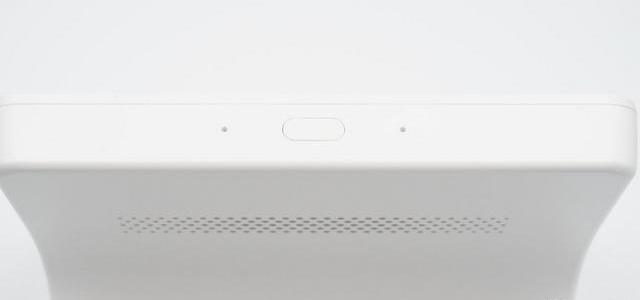

音箱頂部只有一個多功能按鍵,旁邊是兩個麥克風拾音孔,用來收集語音指令。

Conflux發布v2.3.0硬分叉公告:所有節點需在Epoch數達到79050000之前升級:8月8日消息,Conflux發布v2.3.0硬分叉升級公告稱,所有節點需在Epoch數達到79050000(預計9月7日)之前升級,本次硬分叉升級涉及功能主要包括:1、CIP-112將在Epoch數達到79050000時啟用;2、CIP-107(引入存儲點,一種存儲抵押品的銷毀機制)、CIP-118、CIP-119將在區塊數達到188900000(預計9月9日)時啟用;3、CIP-113將在PoS區塊數達到766200(預計9月9日)時啟用。此次升級將帶來如下改進:-修復某些請求永遠不會過期的性能問題;-為過濾器和pubsub API添加指標;-重構EVM代碼以提高可讀性。Conflux提醒稱,用戶需要在Epoch數達到79050000之前升級節點,否則將與升級后的Conflux協議不兼容,無法按照預期與最新的Conflux主網交互(同步區塊、挖礦等功能可能會被禁用)。如果在Epoch數達到79050000后升級節點需要刪除所有數據并從頭開始重新同步,如要啟動新節點可以下載最新Confluxv2.3.0并直接運行。[2023/8/9 21:32:51]

前置攝像頭特寫。

充電接口位于音箱背部的凹槽內。

二、小度在家智能屏Air拆解

拆下音箱底部的防滑膠條,即可看到音箱正面蓋板的固定螺絲。

卸下音箱正面的固定螺絲,打開正面蓋板,有一排線與顯示屏模組相連。

主板的排線座子上有一塊黑色的防靜電膠帶粘貼固定。

斷開排線,取下外側蓋板,屏幕背面是一層鋁合金散熱板。

桑坦德銀行:閃電網絡每秒可處理超過100萬筆交易:金色財經報道,桑坦德銀行的報告估計,閃電網絡每秒可處理超過100萬筆交易,而VISA等傳統卡支付網絡每秒可處理2萬筆交易。Amboss首席執行官Jesse Shrader表示,MicroStrategy和Santander等公司正在認識到基于該技術的閃電技術的潛力,而不是出于合規目的而采用它。

金色財經此前報道,桑坦德銀行Santander的資產服務部門CACEIS,已在法國監管機構注冊,提供加密貨幣托管服務。[2023/6/27 22:03:03]

出音孔處的防塵網。

金屬散熱板上還有一塊導熱貼。

顯示屏排線上的信息特寫。

音箱內部結構一覽,上面是主板,下面是揚聲器結構,主板正反面都有鋁合金散熱板散熱降溫。

揚聲器兩根接線通過插接件與主板相連,導線外有泡棉包裹減少共振。

斷開插座,取出揚聲器結構。

揚聲器結構正面,有一個全頻揚聲器,官網標注功率為3W。

揚聲器結構背面,可以看到音腔有一個低音倒相管的設計。

揚聲器結構底部特寫。

馬斯克對銀行表示計劃在周五完成收購推特交易:10月26日消息,據外媒報道,知情人士透露,馬斯克周一在與融資行的視頻會議上承諾在周五結束前完成對推特(TWTR.N)的收購交易。消息人士稱,這些為交易提供總計130億美元債務融資的銀行已經完成了最終信貸協議的起草,目前已到了簽署文件階段。知情人士稱,在電話會議上,馬斯克還承諾交易完成后將幫助銀行向基金經理推介債券。摩根士丹利和推特對報道不予置評,而馬斯克的代表暫時未回復置評請求。(金十)[2022/10/26 16:38:44]

倒相孔特寫,螺絲孔位都有緩震橡膠墊。

揚聲器振膜特寫,發聲單元由四顆螺絲固定。

卸下螺絲,音腔內有吸音棉。

揚聲器背面T鐵上貼有一個二維碼標簽。

取出揚聲器結構后的音箱內部布局。

主板處的散熱開孔和防塵網。

底部的充電小板,通過排線與主板相連。

卸下螺絲,取出充電小板,正面從左至右依次是排線插座、DC充電接口、預留的Micro-USB調試接口。

充電小板背面特寫,右側印有小度在家的Logo。

美國SEC主席:市場中介機構未遵循美國SEC關于上市代幣的指導:9月16日消息,美國證券交易委員會(SEC)主席Gary Gensler表示,加密貨幣交易所和經紀交易商廣泛違反證券法。 過去五年來,SEC一直表示,根據美國法律,大多數數字貨幣都是證券,并針對各種項目采取了數十項執法行動,因為這些項目沒有像發行股票或債券的公司那樣注冊并遵循其他證券準則。該委員會目前將比特幣和以太坊從證券法中剔除出來,因為它們由廣泛的、去中心化的網絡持有。(The Block)[2022/9/16 6:59:45]

貼片式信號天線位于音箱一側。

天線與主板連接的同軸插座。

音箱頂部控制區域的模組和攝像頭模組。

攝像頭模組,攝像頭通過排線與主板相連。

攝像頭所在的塑料支架。

頂部控制按鍵所在的小板,正面可以看到兩側的麥克風上都有紅色的硅膠保護罩。

取下微動按鍵的硅膠保護殼。

功能按鍵特寫,貼片焊接。

取下麥克風的硅膠保護罩。

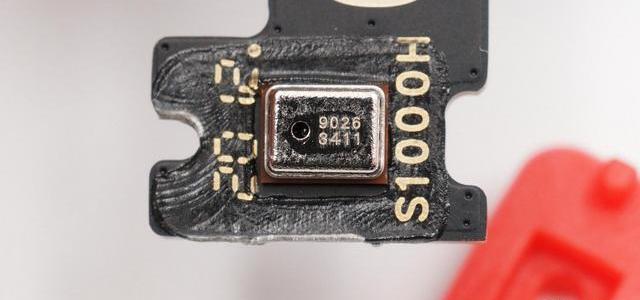

鐳雕90263411的MEMS硅麥。

小板背面,一側貼有二維碼信息。

X-Powers芯智匯AC107是具有I2S/TDM輸出轉換的高度集成的2通道ADC。它專為語音捕獲和識別應用平臺中的多麥克風陣列而設計,支持的采樣率:8kHz96kHz。

X-Powers芯智匯AC107資料圖。

最后來看一下音箱的主板電路,主板通過四顆螺絲固定在一塊金屬散熱板上,電路主要集中在另一側。

主板結構正面特寫,左側主控芯片凹槽對應音箱蓋板內側的導熱貼,金屬散熱板右側還對應電容和芯片做了開孔和沖壓凹陷設計。

卸下螺絲,取下金屬散熱蓋板。

鋁合金散熱板與一元硬幣厚度相當。

音箱主板電路特寫,右側有一面積較大的金屬屏蔽罩。

主板左半部分是音箱的功放電路。

TI德州儀器的TPA3138D2,D類立體聲音頻放大器,支持無電感器運行,支持3.5V至14.4V寬電壓工作范圍,1SPW模式下空閑電流僅為20mA,適用于便攜式應用,這款產品采用單聲道輸出。

TI德州儀器TPA3138D2詳細資料。

主板上還有一顆芯智匯的AC107ADC轉換器。

鈺泰ETA8113同步整流降壓IC,18V輸入,輸出電流最大3A,用于輸入降壓為其他設備供電。

鈺泰ETA8113詳細資料。

矽力杰SY7200A,LED背光驅動IC,升壓用于屏幕背光驅動及亮度調節,位于金屬屏蔽罩附近。

矽力杰SY7200A詳細資料。

主板上PMIC上有導熱貼。

取下導熱貼,是來自MTK聯發科的MT6392A電源管理芯片,與MTK處理器為套片,為SoC和RAM、EMMC芯片供電。

電源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB閃存,用于存儲固件和安裝應用程序。

下面拆開主板上的金屬屏蔽罩,看看里面有什么IC。

兩顆Nanya南亞NT5CC256M16ER-EKDDR3LSDRAM4Gbit內存芯片,共有兩顆,組成1GB內存容量。

主控芯片是裸露在外的,上面有導熱貼,屏蔽罩上有一圈金屬化導電海綿,最外側的金屬蓋板上還有一塊導熱貼。

主控芯片為MTK聯發科MT8167A,是一個高度集成的移動計算平臺,內置四核Cortex-A35核心,支持DDR3/LPDDR3DDR4內存,集成PowerVRGE8300,最大輸出分辨率為1920×1200,內置WLAN和藍牙兩種無線連接模塊,WiFi支持2.4G和5G,最大支持8MP攝像頭,可進行1280×720@30FPS錄制。

其圖形通過3D圖形加速增強,還包括多標準視頻加速器和高級音頻子系統,以提供先進的多媒體應用和服務,如流式音頻和視頻,多種解碼器和編碼器,如HEVC,H.264和MPEG4.音頻支持包括和弦鈴聲和高級音頻功能,如回聲消除,免提揚聲器操作和噪音消除。

據我愛音頻網拆解了解到,Huawei華為、baidu百度、JD京東、Mi小米、TmallGenie天貓精靈、Tencent騰訊、Honor榮耀、Mobvoi出門問問、GGMM古古美美等品牌均有大量采用MTK聯發科解決方案。

拆解全家福。

我愛音頻網總結

小度在家智能屏Air的外觀設計延續了智能屏系列的特點,正面是屏幕+揚聲器,背面采用一體外殼。因為是入門級的產品,外觀上沒有智能屏X8精致,不過兩者都是比較簡潔的風格。

小度在家智能屏Air采用了一塊5.45英寸的觸摸屏,支持多點觸控,分辨率為960*480;揚聲器為一個3W的全頻揚聲器,音腔有低音倒相孔設計,增強低音效果;音箱頂部有兩個麥克風用于拾音。

小度在家智能屏Air主控芯片為MTK聯發科MT8167A,內置WLAN和藍牙兩種無線連接模塊,支持2.4GWiFi和藍牙網關,用于聯網和控制智能家居;內置1GB+4GB內存,可以保證日常運行的流暢性。

綜合來看,小度在家智能屏Air與智能屏X8相比,主要是在屏幕尺寸、內存、麥克風數量、WiFi頻段、音頻放大器和內存的供應商等方面進行了區分,對于實際使用的影響主要還是體現在屏幕大小上,是一款不錯的入門級帶屏智能音箱。
